正航儀器真空脫泡機零部件明細

1.概述
A.目的
此部分羅列并描述了真空污物收集系統的所有零部件組成，子配件及詳細零部件，包含部件分解圖及詳細零部件明細。分解示意圖表明每個零部件的具體位置，零部件明細以表格形式提供每個部件的有關資料。所列出的零件可以因磨損、老化或使用不當?shù)仍蚨枰愿鼡Q。
B.如何使用零部件明細圖解
（1）識別零件
零部件明細表中的序號與分解示意圖中的序號相對應，確定件號時，先看分解示意圖中的零件，注意其序號，然后參照零部件明細中的序號，再順行找出零件號。
（2）組成關系
列出的每個組成件下面緊跟詳細的零部件，圓點縮進式排列表明其組成關系。零件一般按拆卸順序排列，附屬件除外。如有該部件的話，附屬件的排列是緊跟其所附屬的部件。這種關系說明如下：
1234567
組成或安裝描述題目
·組成件
·組成件的附屬件
··組成件的詳細零件
···子配件
···子配件的附屬件
····子配件的詳細零件
·····更小的子配件
·····該更小子配件的附屬件
（3）代碼標記
兩個或更多的組成件具有相同的詳細零件時，將使用代碼標記（USED ON CODE）來區分，這些代碼按字母順序從A開始，寫在組成件一行的單獨樣目內，該代碼將一個詳細零件與下一較大組件相匹配，該樣目空白之處表面零部件適用于所有下一較大組件。
（4）數量
“每個組成件數量（UNITS PER ASSY）”一欄表明下一較大組成件或子配件所需每個零件的數量，該樣目項下的數量用于某一特定位置，不必表示一個組件中零件的總數量。RF用來著重說明一個組件前面已經列出，再次羅列僅供參考。AR表示該件數量是散件，需要時使用。
C.特殊術語及符號
（1）刪除的零部件在“名稱（NOMENCLATURE）”一欄中注明“已刪除（DELETED）”，件號在“件號（PART NUMBER）”樣中注明，數量在“每個組件的數量（UNITS PER ASSY）”中注明，名稱及“代碼標識（USED ON CODE）”將被刪除。
（2）符號
    ATTACHING PARTS（附屬件）表明一組附屬件的開始
       *  *  *               表明一組附屬件的結束。
       -                     件號前的“-”表示該零件在零部件明細表中未顯示，或沒有首行及件號。
2、零部件明細表

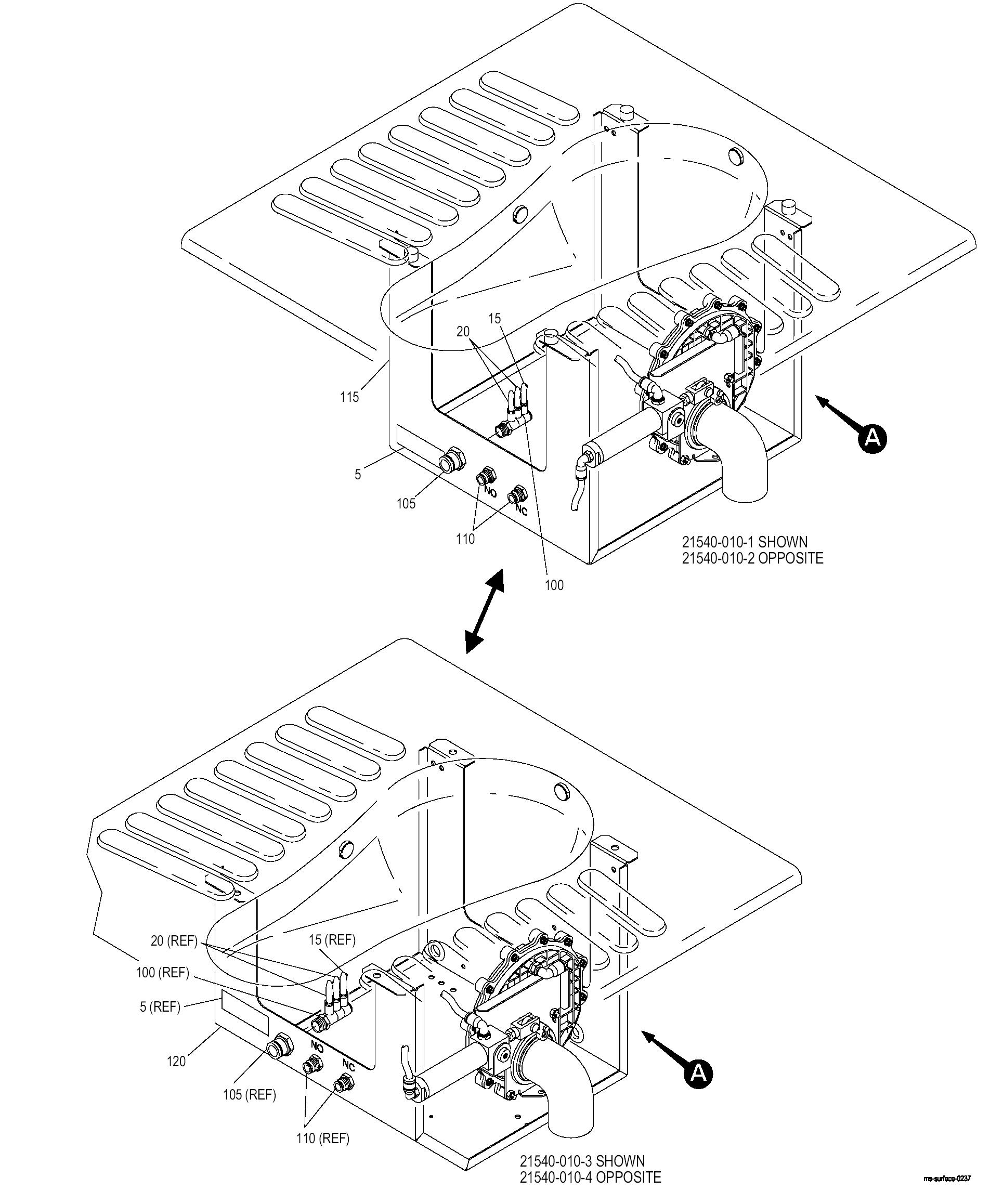

后面的內容構成零部件示意圖及名稱明細，示意圖編號從1開始，每份示意圖包括一個或多個明細表，和一個DPL。

示意圖 圖中零件	零件編號	客戶零件編號	名   稱 1234567	代碼標識	數量
1 -1       -1A       -1B       -10     -10A     -10B     -10C     -20       -30       -30A	22480-001       22480-002       22480-003       21540-010-1     21540-010-2     21540-010-3     21540-010-4     21560-001       21540-008       21560-008		污物收集部件 （1個便器系統） （詳見圖6）   污物收集部件 （2個便器系統）   （詳見圖6）   污物收集部件 （3個便器系統）   （詳見圖6）   真空便器，蹲式   （詳見圖2）   真空便器，蹲式   （詳見圖2）   真空便器，蹲式   （詳見圖2）   真空便器，蹲式   （詳見圖2）   真空便器，座式   （附ROU及FCU）   （詳見圖3）   蹲便器安裝部件   （附ROU及FCU）   （詳見圖A-1）   座便器安裝部件   （附ROU及FCU）   （詳見圖A-2）		RF       RF       RF       1     1     1     1     1       1       1

零件不含圖解
